Теплоотдача внутрипольного конвектора зависит от четырёх величин: активной длины теплообменника, удельной мощности конкретного типоразмера, температурного напора и режима работы вентилятора.

Расчёт ведётся по формуле:

Q = (L − 350) / 1000 × q × (∆T / 70)^n × k

где Q — теплоотдача в ваттах, L — габаритная длина конвектора в миллиметрах, q — удельная мощность модели на погонный метр оребрения, ∆T — температурный напор, n — показатель степени, свой для каждого типоразмера, k — коэффициент скорости вентилятора.

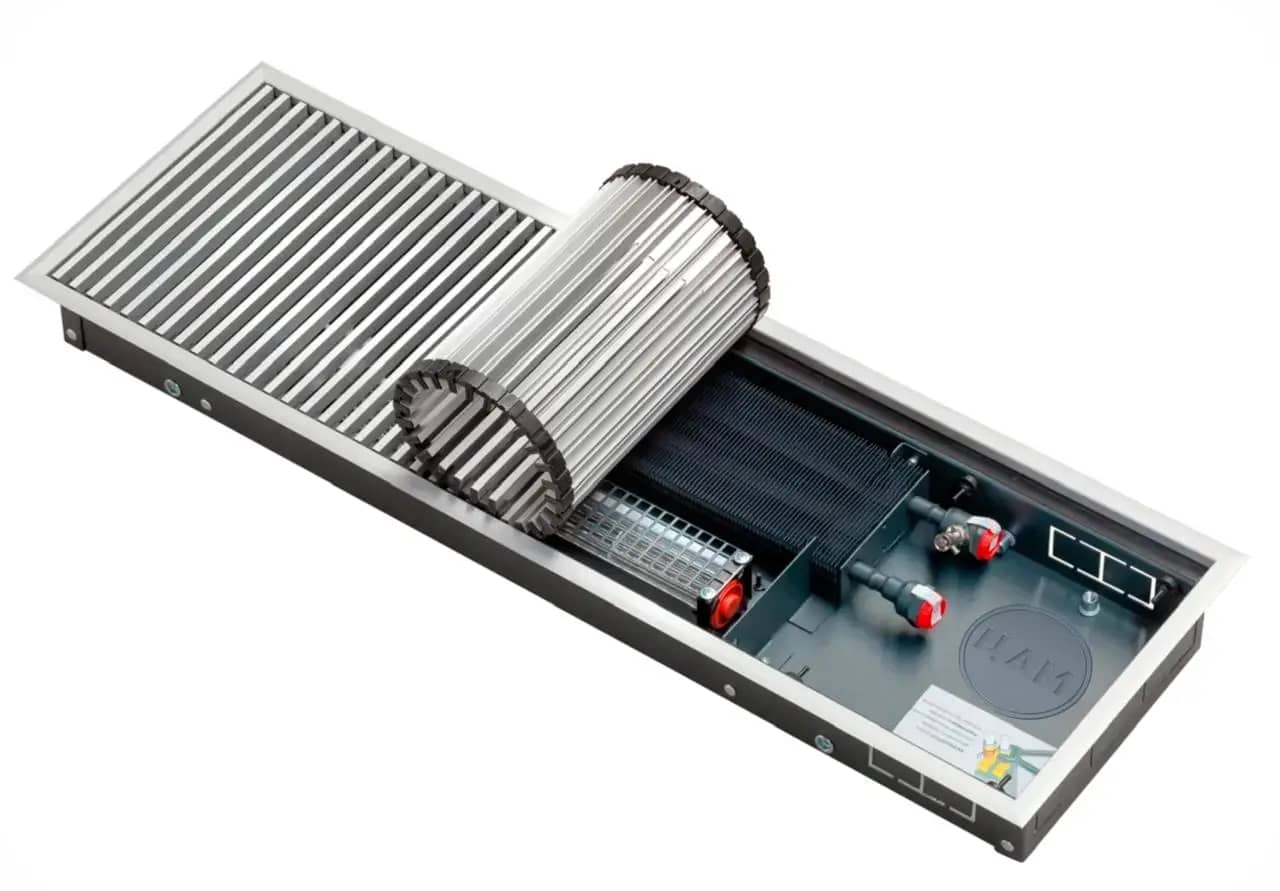

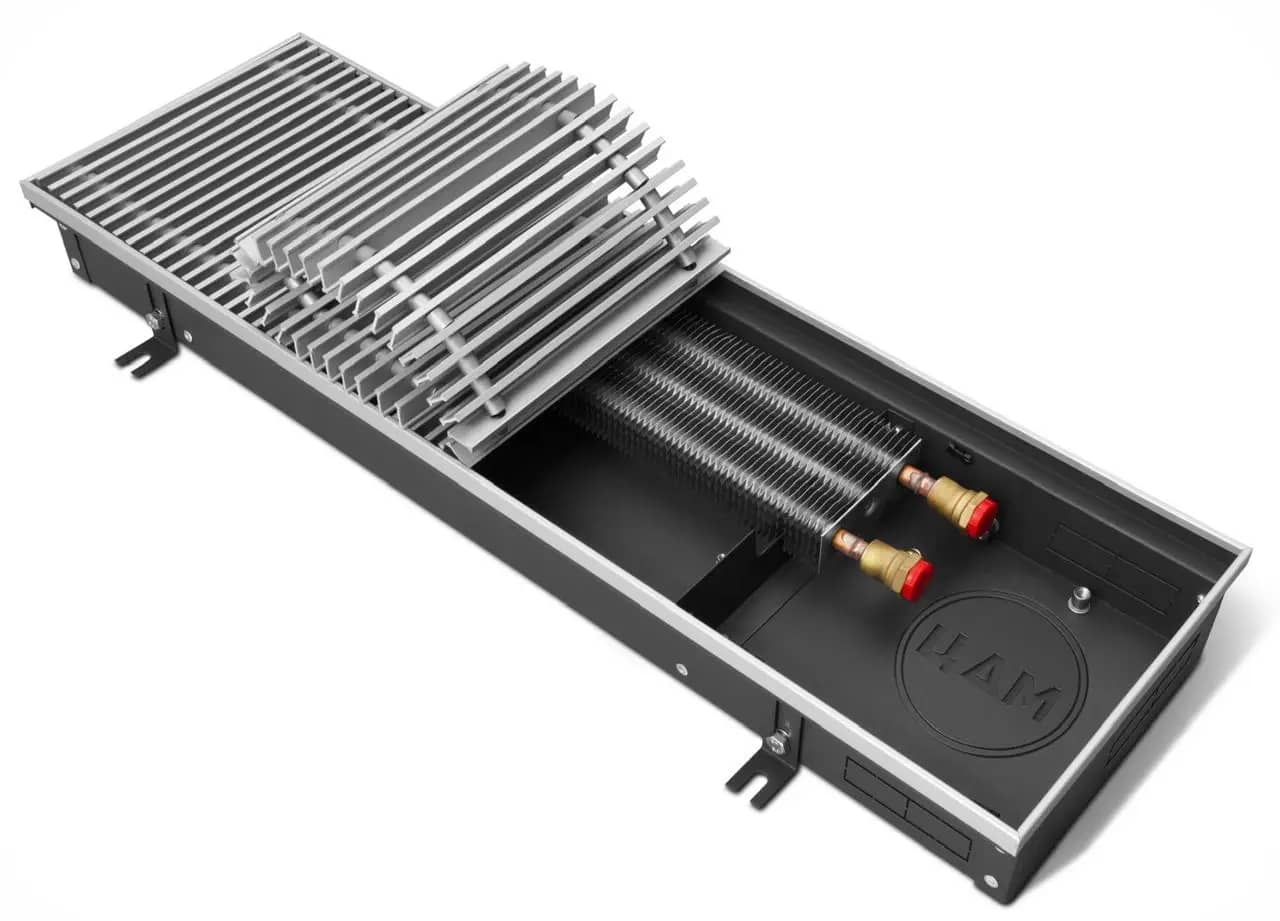

Габаритная длина конвектора и длина его рабочей части — не одно и то же. В корпусе размещается узел подключения с подводками и запорной арматурой, и на него уходит около 350 мм. Оребрение на этом участке не устанавливается, тепло оно не отдаёт.

Поэтому конвектор длиной 1000 мм греет так же, как 650 мм активного теплообменника. У коротких моделей эта разница особенно заметна: при длине 700 мм рабочей остаётся половина корпуса. Если помещению нужна серьёзная мощность, выгоднее взять один длинный конвектор, чем два коротких суммарно такой же длины.

Конвекторы без вентилятора работают на естественной тяге: воздух нагревается от теплообменника, поднимается и вытягивает снизу холодный. Они бесшумны, не потребляют электричество и не требуют обслуживания, но мощность у них ограничена скоростью естественного движения воздуха.

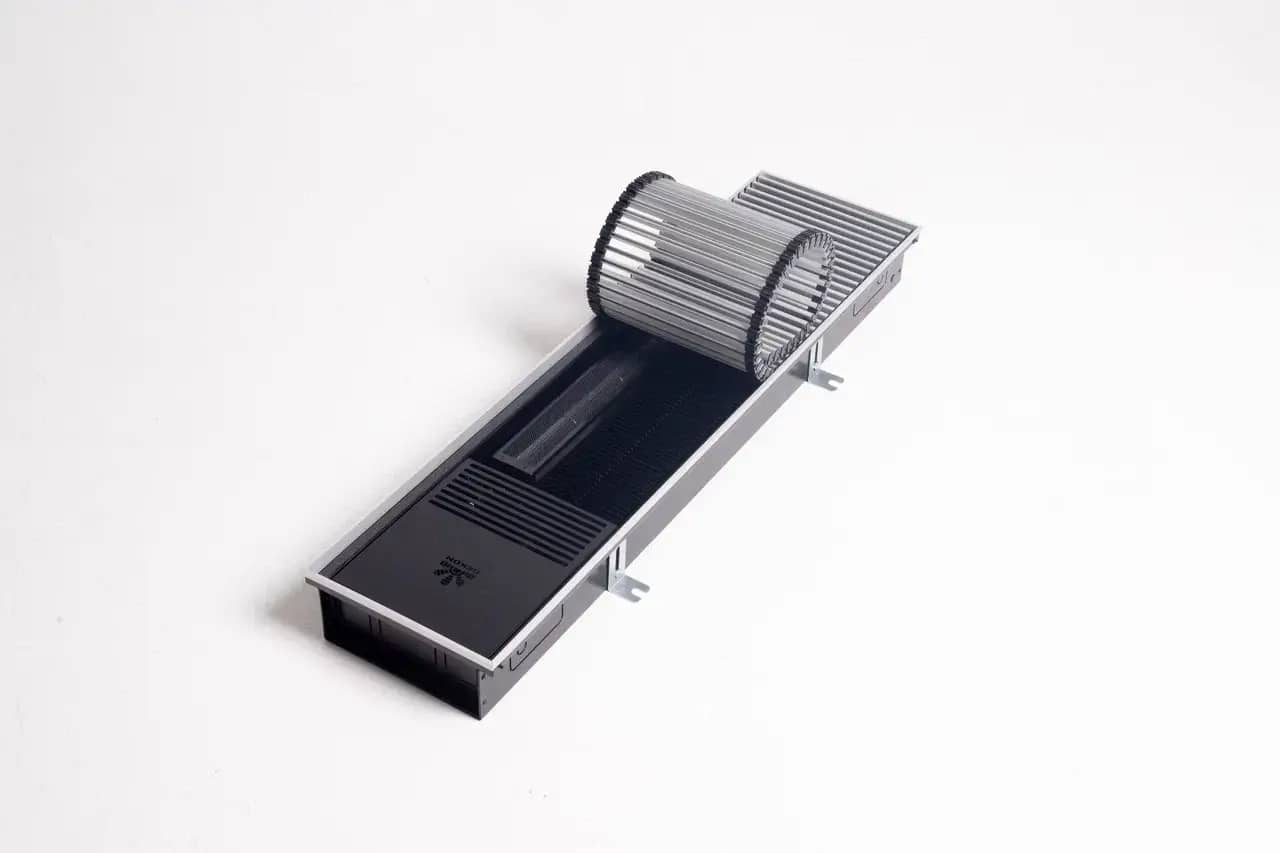

Конвекторы с вентилятором прогоняют воздух через теплообменник принудительно. За счёт этого теплоотдача вырастает в разы: у модели ЦДМКВ.090.260 длиной 1000 мм включение вентилятора поднимает мощность с 315 до 1438 Вт на первой скорости и до 2020 Вт на третьей — в четыре-шесть раз.

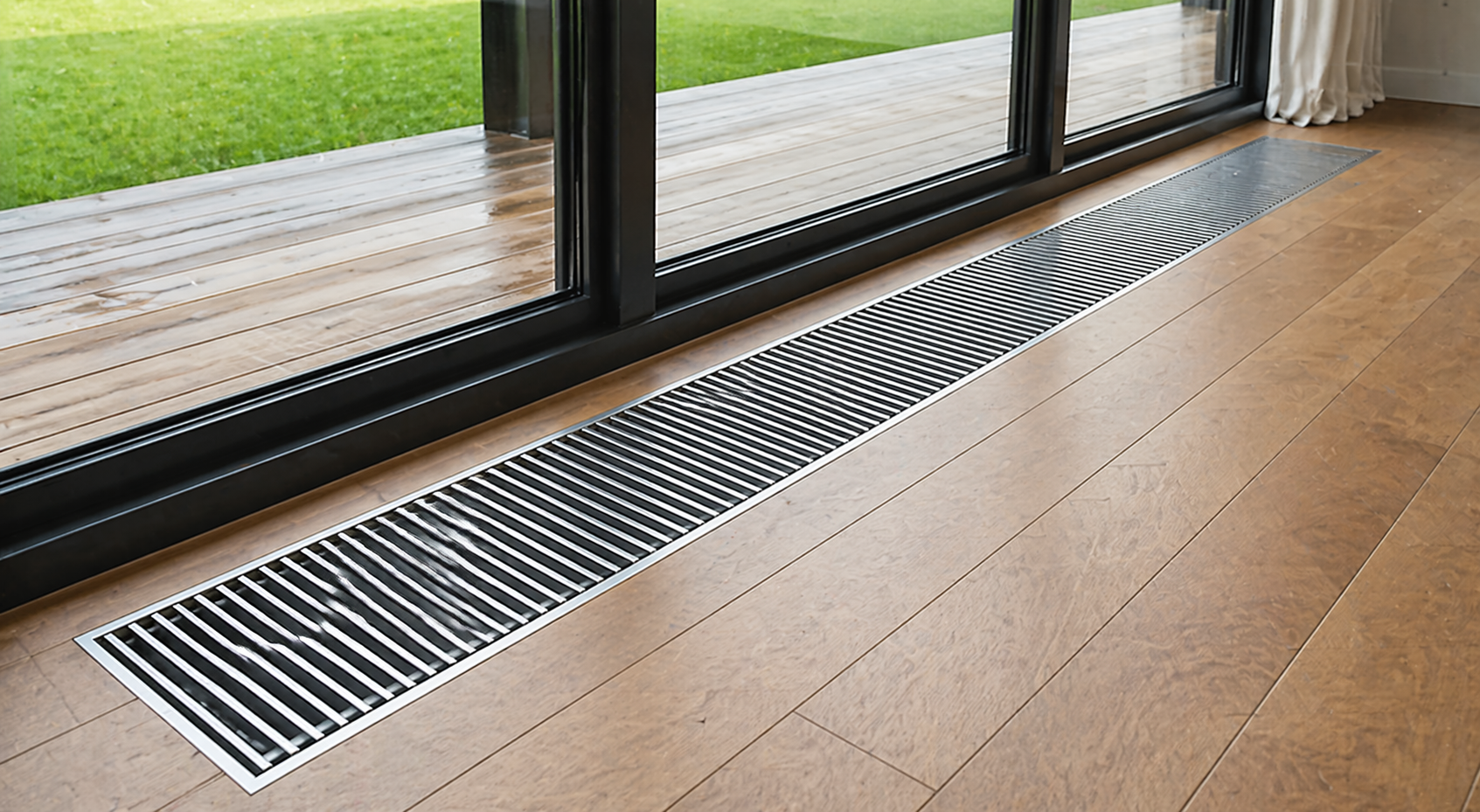

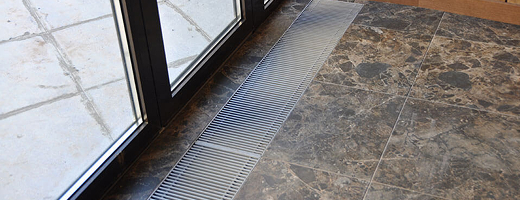

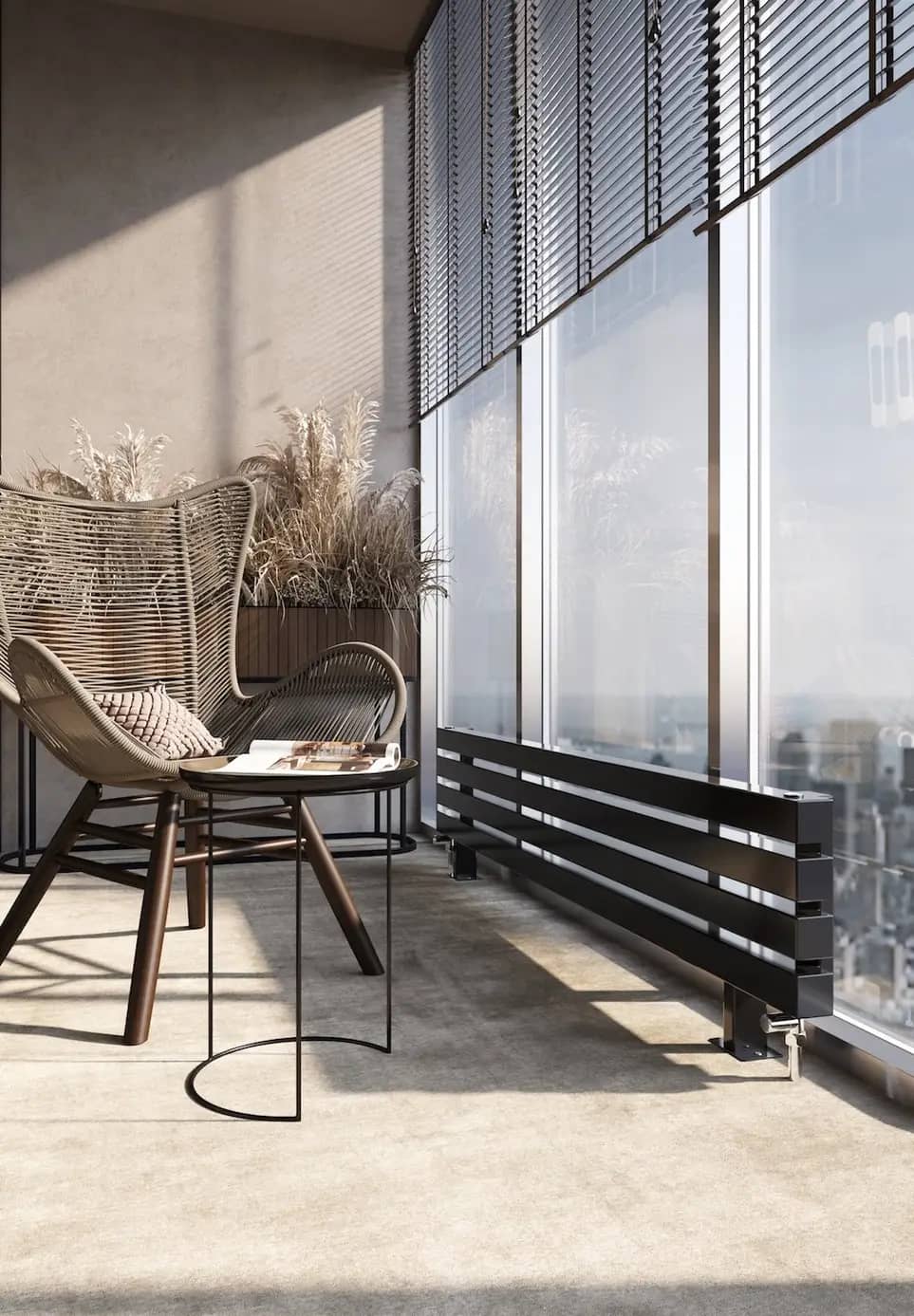

Вентилятор нужен там, где естественной конвекции не хватает: панорамное остекление в пол, витражи, зимние сады, помещения с большими теплопотерями. Также он выручает, когда ниша в полу ограничена по длине и мощность негде набрать габаритами.

Вентиляторные модели работают на трёх скоростях и могут работать с выключенным вентилятором — тогда они отдают тепло как обычные конвекторы естественной конвекции. Все эти режимы калькулятор считает отдельно.

Если теплотехнический расчёт по помещению уже есть, берите значение из него. Если нет, для предварительной оценки подойдёт прикидка по площади: для типовой квартиры с одной наружной стеной и стандартным окном — около 100 Вт на квадратный метр при высоте потолков до 3 метров.

Эту цифру нужно увеличивать, если условия хуже типовых: угловое помещение, панорамное остекление, первый этаж над неотапливаемым подвалом, высокие потолки. При остеклении в пол потребность может вырасти в полтора-два раза, потому что окно — самое холодное место в помещении и основной источник теплопотерь.

Такая оценка годится, чтобы прикинуть порядок и подобрать конвектор для сравнения вариантов. Для проекта нужен полноценный расчёт теплопотерь с учётом конструкции стен, площади остекления и климатического района.

Артикул конвектора собирается из его параметров. Например, ЦДМК.090.260.1200.2ТГ:

• ЦДМК — конвектор без вентилятора; ЦДМКВ — с вентилятором
• 090 — глубина корпуса, мм
• 260 — ширина корпуса, мм
• 1200 — длина корпуса, мм
• 2ТГ — тип теплообменника

Глубина определяет, какая нужна высота стяжки, ширина — ширину ниши, длина — её длину. Тип теплообменника показывает число и конструкцию трубок: чем их больше, тем выше мощность при тех же габаритах.

• Глубина: 75, 80, 90, 110, 140, 150, 200, 300, 400, 500, 600 мм
• Ширина: 160, 200, 260, 300, 360, 400 мм
• Длина: от 500 до 3000 мм с шагом 50 мм (у моделей с вентилятором — от 700 мм)
• Теплообменники: 2ТГ, 4ТГ, 4ТК, 6ТГ, 6ТП, 8ТП
